Welche 4 Arten von Steckdosen gibt es?

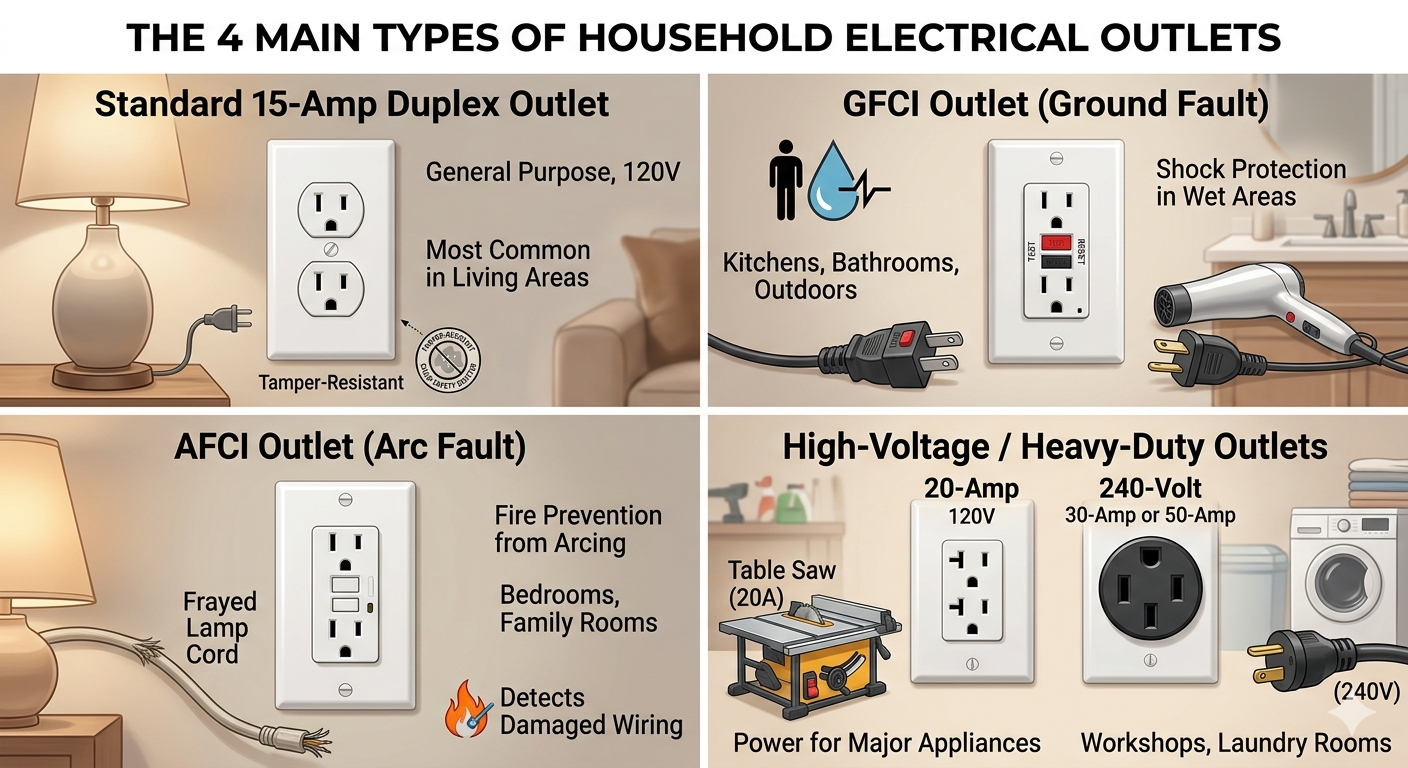

Die vier Haupttypen von Steckdosen In modernen Wohnimmobilien sind die standardmäßige 15-Ampere-Duplex-Steckdose, die Steckdose mit Fehlerstromschutzschalter (FI-Schutzschalter), die Steckdose mit Störlichtbogenunterbrecher (AFCI) und Hochspannungs-Spezialsteckdosen mit 20 Ampere oder 240 Volt zu finden. Diese Komponenten sind die wesentliche Schnittstelle zwischen dem komplexen Verkabelungssystem Ihres Hauses und Ihren täglichen Geräten, von Smartphones bis hin zu Hochleistungstrocknern. Das Verständnis dieser Variationen ist nicht nur eine Frage der Bequemlichkeit; Es ist ein wichtiger Bestandteil des elektrischen Brandschutzes und der persönlichen Sicherheit.

1. Die standardmäßige 15-Ampere-Duplex-Steckdose: Das Arbeitstier im Haushalt

Standardmäßige 15-Ampere-Duplex-Steckdosen sind die am weitesten verbreiteten Stromquellen in nordamerikanischen Haushalten und für den allgemeinen Gebrauch mit Elektronikgeräten mit geringer Wattzahl konzipiert. Diese Steckdosen verfügen typischerweise über zwei vertikale Schlitze und ein U-förmiges Erdungsloch, was eine Weiterentwicklung der älteren, nicht geerdeten Designs mit zwei Stiften darstellt. In einem typischen 1.500 Quadratmeter großen Haus finden Sie möglicherweise zwischen 40 und 60 dieser Steckdosen, verteilt auf Schlafzimmer, Wohnbereiche und Flure.

Die Hauptfunktion dieser Steckdosen besteht darin, eine konsistente Versorgung zu gewährleisten 120 Volt Versorgung. Obwohl sie zuverlässig sind, fehlt ihnen die ausgefeilte interne Logik, die in sicherheitsorientierten Modellen zu finden ist. Moderne Bauvorschriften verlangen nun, dass diese Standardsteckdosen vorhanden sind Manipulationssicher (TR) . TR-Steckdosen verfügen über interne Verschlüsse, die verhindern, dass Kinder Fremdkörper wie Haarnadeln oder Schlüssel einführen. Diese Sicherheitsfunktion hat die Zahl der elektrischen Verletzungen bei Kindern nahezu reduziert 95 % seit seiner verpflichtenden Übernahme in den National Electrical Code (NEC).

2. FI-Schutzschalter: Unverzichtbarer Schutz für nasse Standorte

Steckdosen mit Erdschlussschutzschalter (GFCI) sind spezielle Sicherheitsvorrichtungen, die tödliche Stromschläge verhindern sollen, indem sie den Strom sofort unterbrechen, wenn ein Erdschluss erkannt wird. FI-Schutzschalter sind an den Tasten „Test“ und „Reset“ zu erkennen und in Bereichen, in denen Wasser und Strom zusammentreffen können, wie Badezimmer, Küchen, Waschküchen und Außenbereiche, obligatorisch.

Die Technologie hinter einem FI-Schutzschalter ist unglaublich präzise. Es überwacht ständig das Gleichgewicht des elektrischen Stroms, der durch den Stromkreis fließt. Wenn der Strom fließt raus des heißen Drahtes unterscheidet sich von dem Strom, der durch den zurückfließt neutral Draht um nur 4 bis 6 Milliampere , geht das Gerät davon aus, dass der Strom in den Boden gelangt (möglicherweise durch einen menschlichen Körper) und löst darin aus 1/30 Sekunde . Diese schnelle Reaktion macht den Unterschied zwischen einem leichten Kribbeln und einem tödlichen Herzereignis aus.

3. AFCI-Steckdosen: Der Schutz gegen elektrische Brände

AFCI-Steckdosen (Arc Fault Circuit Interrupter) sind fortschrittliche elektronische Komponenten, die darauf ausgelegt sind, gefährliche Lichtbögen zu erkennen und die Stromversorgung zu unterbrechen, um Gebäudebrände zu verhindern. Während FI-Schutzschalter Menschen vor Stromschlägen schützen, schützen FI-Schutzschalter die Struktur vor hitzebedingten Gefahren, die durch beschädigte Leitungen, lose Verbindungen oder durchbohrte Kabel hinter Wänden verursacht werden.

Ein elektrischer Lichtbogen entsteht, wenn Strom über eine unbeabsichtigte Lücke springt und dabei starke Hitze erzeugt – oft sogar mehr als 100 % 10.000 Grad Fahrenheit – die die umgebende Isolierung oder den Holzrahmen leicht entzünden können. Die Kommission für Verbraucherproduktsicherheit (CPSC) schätzt, dass die AFCI-Technologie mehr als verhindern könnte 50 % der elektrischen Brände, die jedes Jahr in Häusern auftreten. Diese Steckdosen nutzen digitale Signalverarbeitung, um zwischen einem „normalen“ Lichtbogen (wie dem Funken beim Einschalten eines Lichtschalters) und einem „unerwünschten“ gefährlichen Lichtbogen, der durch ein ausgefranstes Kabel verursacht wird, zu unterscheiden.

4. Hochspannungs- und 20-Ampere-Spezialsteckdosen

Hochspannungssteckdosen mit 240 Volt und 20 Ampere sind spezielle Steckdosen für energieintensive Geräte, die einen Standardstromkreis überlasten würden. Sie können eine 20-Ampere-Steckdose an dem kleinen horizontalen „T“-Schlitz auf der neutralen Seite erkennen, während 240-Volt-Steckdosen viel größer sind und einzigartige Stiftkonfigurationen aufweisen (oft kreisförmig oder mit drei großen, abgewinkelten Kontakten).

Diese Steckdosen sind nicht mit Standardelektronik austauschbar. A 20-Ampere-Steckdose Wird typischerweise in Küchen oder Werkstätten verwendet, um Elektrowerkzeuge und Hochleistungsmixer zu handhaben. Andererseits, 240-Volt-Steckdosen sind für Großgeräte wie elektrische Trockner, Herde und zentrale Klimaanlagen reserviert. Weil diese Geräte eine beträchtliche Menge Strom ziehen – oft zwischendurch 30 bis 50 Ampere – Sie erfordern dickere Kabel (normalerweise 10 oder 8 Gauge), um die Last ohne Überhitzung zu bewältigen.

Vergleichende Analyse von Outlet-Typen

Um besser zu verstehen, welche Steckdose für bestimmte Szenarien erforderlich ist, werden in der folgenden Tabelle die Hauptmerkmale und typischen Anwendungen der vier besprochenen Steckdosentypen verglichen.

Vergleich der vier Arten von Steckdosen anhand von Spannung, Sicherheitsmerkmalen und Platzierung.

Die Bedeutung des manipulationssicheren (TR) Designs

Manipulationssichere Technologie ist ein nicht verhandelbares Sicherheitsmerkmal in modernen Verkaufsstellen und verringert das Risiko eines Stromschlags bei Kindern erheblich. Diese Steckdosen sehen genauso aus wie Standardsteckdosen, enthalten jedoch federbelastete Verschlussplatten.

Die Klappen öffnen sich nur, wenn gleichzeitig auf beide Steckplätze der gleiche Druck ausgeübt wird – was beim Einstecken eines Standardsteckers der Fall ist. Wenn ein Kind versucht, einen einzelnen Gegenstand, beispielsweise eine Büroklammer, einzuführen, bleiben die Fensterläden geschlossen. Nach Angaben des National Fire Protection Association (NFPA) , ungefähr 2.400 Kinder erleiden jedes Jahr schwere Stromschläge und Verbrennungen, weil sie Gegenstände in Steckdosen stecken. Der flächendeckende Übergang zu TR-Steckdosen ist die wirksamste Lösung für diese vermeidbare Gefahr.

Wann Sie die Steckdosen Ihres Hauses aufrüsten sollten

Hausbesitzer sollten eine Modernisierung ihrer Steckdosen in Betracht ziehen, wenn sie auf flackernde Lichter oder verfärbte Frontplatten stoßen oder wenn das Haus vor Mitte der 1970er Jahre gebaut wurde und immer noch zweipolige, nicht geerdete Steckdosen verwendet. Moderne Geräte und Elektronik benötigen eine stabile Erdung, um empfindliche interne Schaltkreise zu schützen.

• Verfärbung: Vergilbte oder verkohlte Flecken an einer Steckdose weisen auf eine interne Überhitzung hin und stellen ein erhebliches Brandrisiko dar.
• Lose Stecker: Wenn Kabel leicht aus der Steckdose fallen, sind die internen Kontakte abgenutzt, was zu Lichtbögen führen kann.
• Nicht geerdete Steckdosen: Das Ersetzen zweipoliger Steckdosen durch FI-Schutzschalter (mit der Aufschrift „No Equipment Ground“) oder die Neuverkabelung für eine vollständige Erdung ist für die Sicherheit moderner Laptops und Fernseher unerlässlich.

Häufig gestellte Fragen (FAQ)

Kann ich ein 15-Ampere-Gerät in einer 20-Ampere-Steckdose verwenden?

Ja, es ist absolut sicher, ein Standardgerät mit 15 Ampere an eine 20-Ampere-Steckdose anzuschließen, da das Gerät nur so viel Strom „zieht“, wie es benötigt. Die Nennleistung von 20 Ampere bezieht sich auf Kapazität der Steckdose, nicht die Strommenge, die sie in ein Gerät zwingt.

Was ist der Unterschied zwischen GFCI und AFCI?

Der grundlegende Unterschied besteht darin, dass FI-Schutzschalter Menschen vor Stromschlägen schützen, während FI-Schutzschalter das Haus vor Feuer schützen. FI-Schutzschalter erkennen Stromlecks zum Boden, während FI-Schutzschalter gefährliche elektrische Funkenbildung (Bögen) erkennen.

Wie oft sollte ich meine FI-Schutzschalter-Steckdosen testen?

Experten für elektrische Sicherheit empfehlen, FI-Schutzschalter-Steckdosen einmal im Monat zu testen, indem Sie auf die Schaltfläche „Test“ klicken. Wenn die „Reset“-Taste nicht herausspringt, ist der interne Sicherheitsmechanismus ausgefallen und die Steckdose sollte sofort ausgetauscht werden.

Warum haben einige Verkaufsstellen grünes Licht?

Ein grünes Licht an einer GFCI- oder AFCI-Steckdose zeigt normalerweise an, dass das Gerät mit Strom versorgt wird und die Selbsttestfunktion erfolgreich bestanden wurde. Wenn die Leuchte rot leuchtet oder erlischt, signalisiert dies eine Auslösung oder einen Geräteausfall.

Fazit: Investition in elektrische Integrität

Das Verständnis der vier Arten von Steckdosen ist der erste Schritt zur Aufrechterhaltung eines sicheren und effizienten modernen Zuhauses. Ob es sich um den Stromschlagschutz eines FI-Schutzschalters, den Brandschutz eines AFCI oder die Hochleistungsleistung einer 240-Volt-Steckdose handelt, jedes erfüllt eine spezifische und wichtige Rolle. Indem Sie sicherstellen, dass Ihr Zuhause mit der richtigen Hardware für den richtigen Standort ausgestattet ist, halten Sie nicht nur die Sicherheitsvorschriften ein, sondern bieten auch eine sichere Umgebung für Ihre Familie und Ihre teuren Elektronikgeräte.

Denken Sie immer daran, dass das Auswechseln einer Steckdosenblende zwar eine einfache Heimwerkeraufgabe ist, die Änderung der tatsächlichen Verkabelung oder die Installation neuer Schaltkreise jedoch immer von einem ausgeführt werden sollte lizenzierter Elektriker um sicherzustellen, dass alle örtlichen Bauvorschriften und Sicherheitsstandards eingehalten werden.
